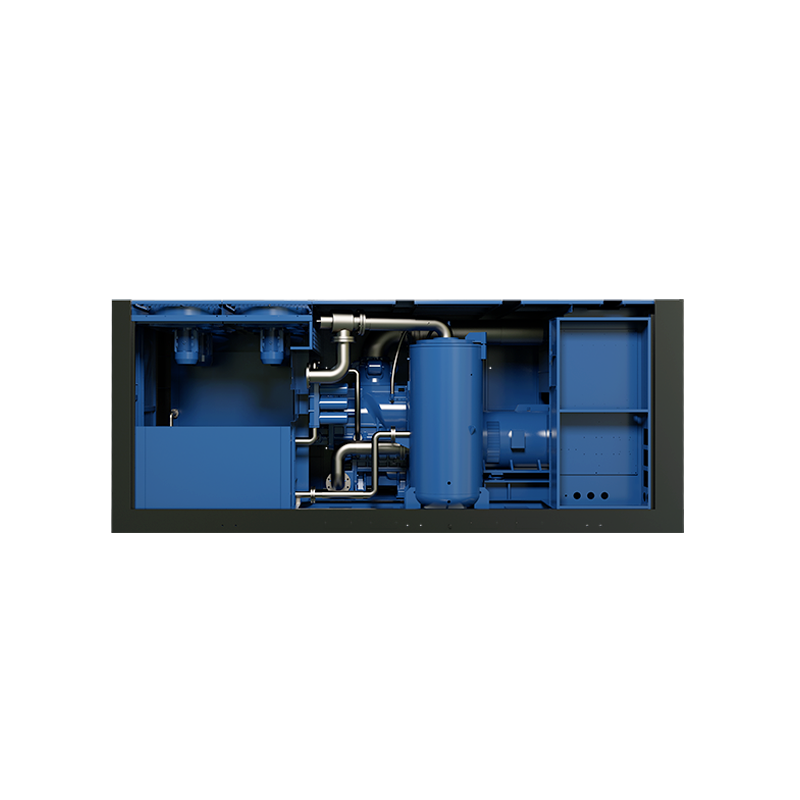

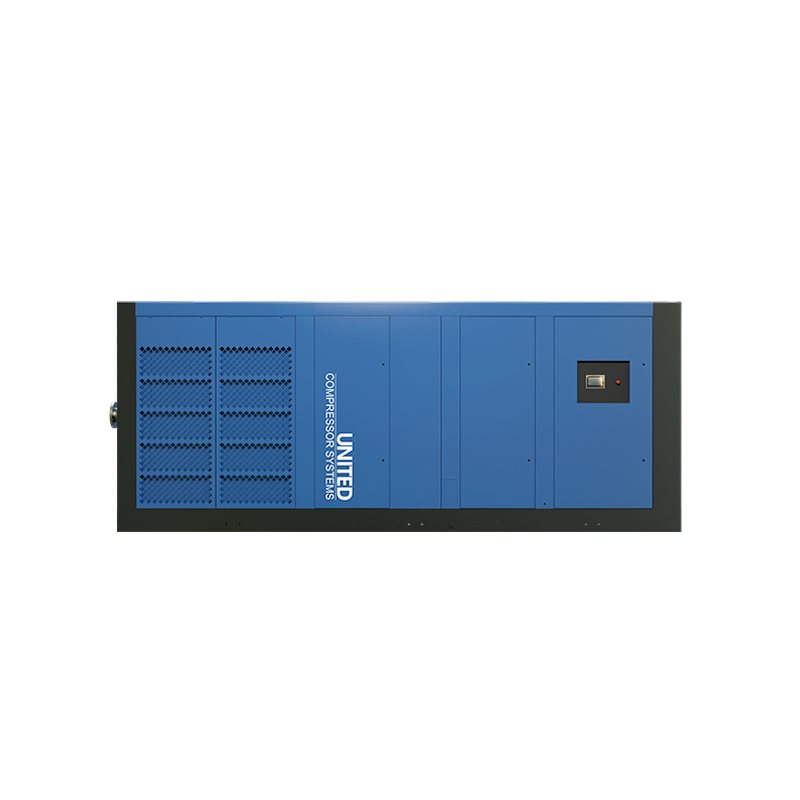

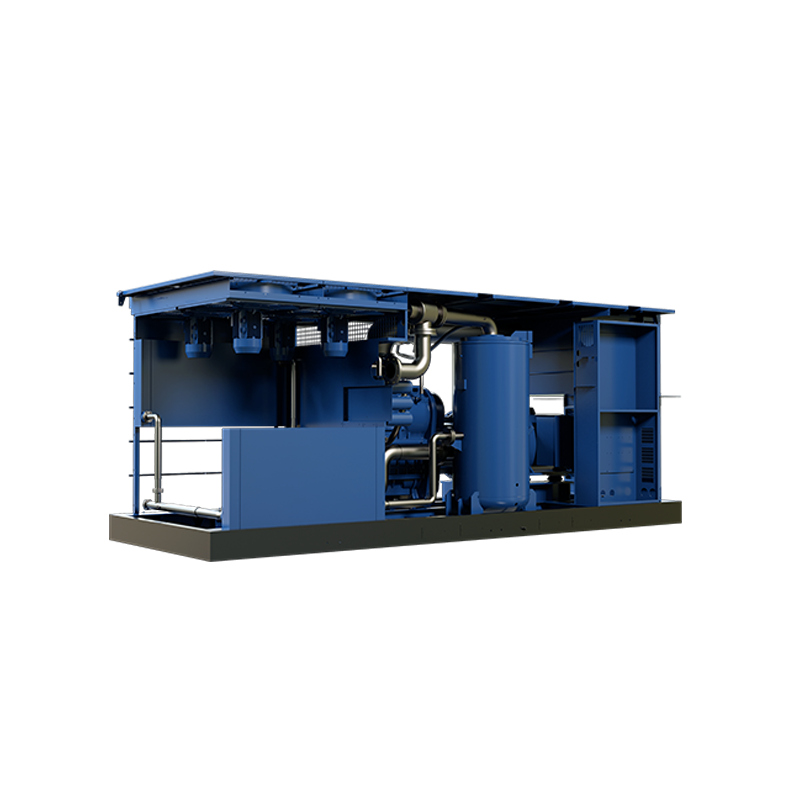

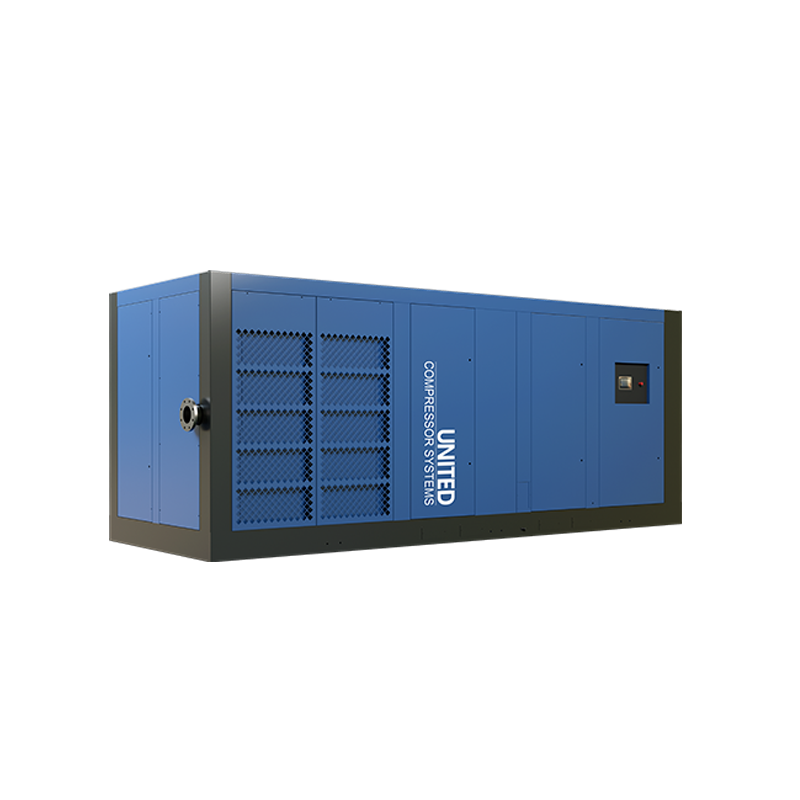

两级定速螺杆空压机

UDT Series

工作压力 7-10 [bar] 102-145 [psig]
工作气量 10-103 [m3/min] 353-3637 [cfm]
工作功率 45-560 [kw] 60-751 [hp]

产品描述

UCS 两级定速螺杆压缩机在工业、制造和其他应用中具有广泛的用途。您可以在海上钻井平台和远程管道设置中找到它们,它们用于启动发动机和电机或帮助输送钻井泥浆。它们还用于驱动发电厂的涡轮机和发电机,以及制造设施中的各种工艺。

优点和特点:

·       进风口开关调节控制,性能优良可靠;

·       长寿命轴承,日立独创的高性能转子设计,高品质的两级压缩空气端总成;

·       永磁变速电机,IE4 1级能效电机,稳定节能;

·       先进的PLC控制;

·       重型纳米涂层空气过滤器,过滤效率是其他过滤器的十倍;

·       优质润滑油/过冷油可选,使用寿命8000小时,可生物降解,尾气含油量小于2ppm;

·       多种输出协议可选;

·       占用空间小;

·       低噪音和振动;

·       环保、健康、稳定的设计。

空气滤清器总成



大容量

重载空气过滤器

纳米薄膜涂层

纳米薄膜涂层

进气阀



开关

噪音控制

大口径


油分离系统



CAE有限元分析

三重分离

超低油耗

玻璃纤维




冷却系统



1.2-1.5倍保证金

变频风扇控制

高强度材料

高温控制


高品质电控系统



高品质电控系统

PLC控制

矢量变频器



VSD永磁同步电机


效率等级等于或高于Level 1(Ie4)

电机转动惯量小,工作频率宽

独立风扇散热,低噪音

全封闭结构设计可满足各种恶劣工况稳定性

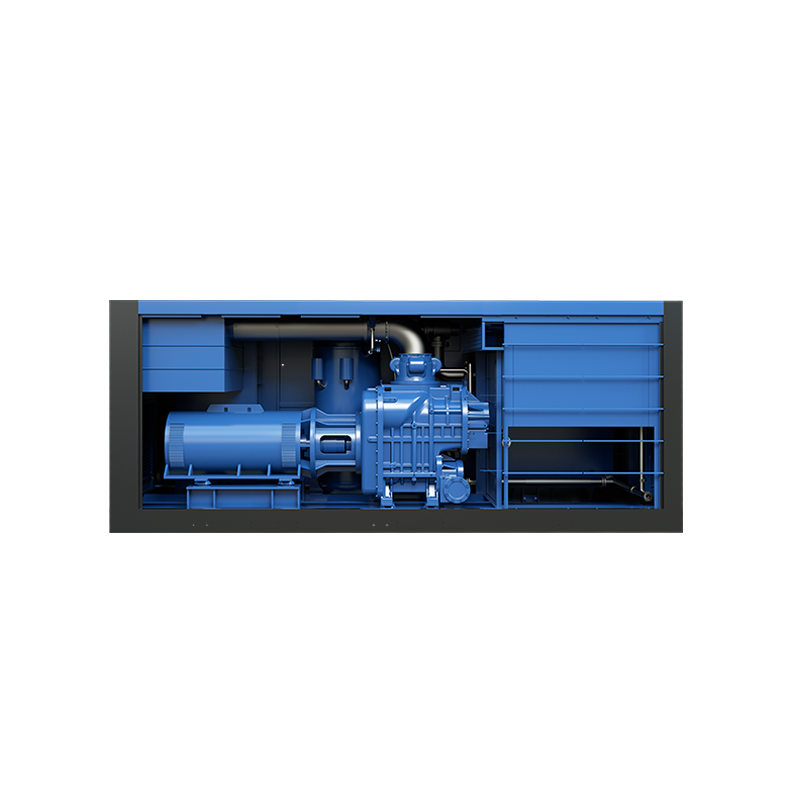

机械系统

高效空气端

·       结合先进的转子密封和流体动力学技术,以及高效的转子线型,使转子在各个层面都具有很高的隔热效率,使每个空气端达到更好的性能;

·       使用承载能力更大的轴承,轴承的安装和预紧力计算精确,提高了可靠性,延长了轴承的使用寿命;

·       主机外壳采用独特的形位公差评估系统和高精度数控机床(CNC)加工技术,严格控制主机内部间隙,使主机在保持高可靠性的同时具有高效率;

·       主机采用两级压缩、级间冷却,综合绝热效率更高,达到节能目的;

·       与单级压缩机相比,两级压缩机可节省高达10%-25%。


动力传动系统

·       高效驱动电机无联轴器直接连接二级压缩主机,传动链免维护,能耗降低1%;

·       IP55全封闭电机和主机外壳一体化,有效防止金属颗粒、灰尘、水分等污染物渗入电机和主机,使压缩机性能更稳定;

·       电机轴承采用加强型圆柱+滚珠轴承,强度更高,可靠性更高;

·       加工精度达到航空6级的传动齿轮,多道热处理及相关加工工艺,确保所有机械部件具有优越的表面硬度、超高耐磨性和屈服强度;

·       独立的供油系统和精密的机油过滤,有效保证了整个变速箱在长时间满负荷运行下的稳定性和可靠性。


进气和过滤系统

前置过滤器保护层:

防止大尘粒、棉花等杂物进入空压机。保持压缩机内部清洁。严格观察压缩空气的第一次通过。

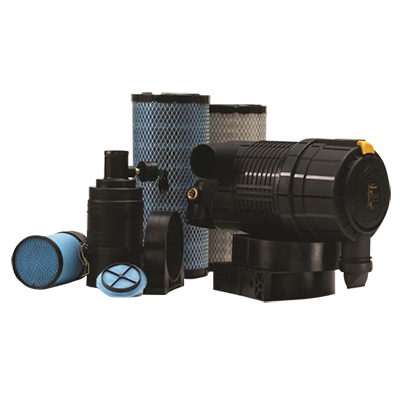

高效微粒空气 (HEPA) 过滤:

由美国唐纳森提供支持的重型空气过滤系统,对于大于 3μm 的颗粒物的过滤精度高达 99.9%。适用于各种重粉尘环境。

双大口径进气总成设计:

所有气路的压差小于0.2bar,大大延长了空气过滤系统的使用寿命。

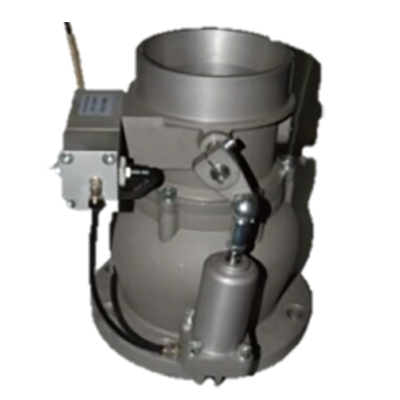

大口径进气阀优化设计:

空载运行能耗低,铸铝材质,性能更稳定。

进气管的优化模具设计:

高强度橡胶密封,牢固耐用。

机油滤清器:

唐纳森机油滤清器,洁净过滤等级高,有效保护主机轴承安全运行,延长主机使用寿命。

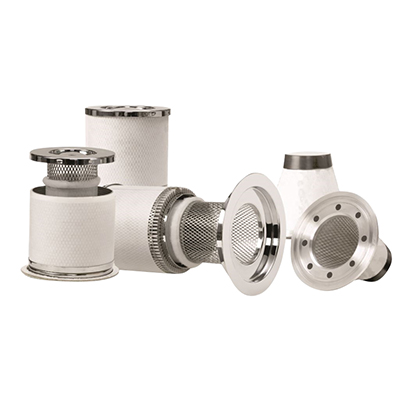

油气分离系统:

欧式设计高效油气分离芯,玻璃纤维滤材,寿命长,效率更高,无需频繁更换。集料分离芯与回油装置协同工作,有效回收和循环润滑油,避免油液过喷,保证压缩机排气含油量≤2ppm。

润滑油:

UCS润滑油具有良好的抗氧化性、耐高温性、高闪点、优良的导热性等诸多特点。

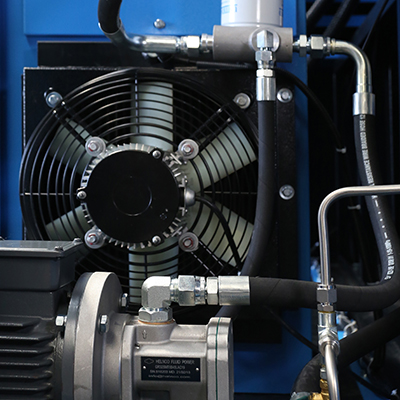

冷却系统

·       换热设计余量为20%-50%,保证压缩机在极端环境下稳定运行,将压降降到最低。

             ·       标准电机变频,油温控制准确; 进一步降低空压机能耗。

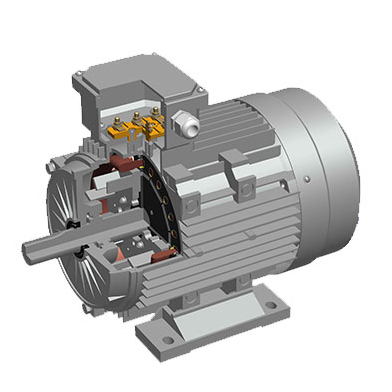

永磁同步电机 (PMSM) 的特点

·       电机效率高达96%,功率因数0.98,远超一级能效标准;

·       高矫顽力、耐高温的永磁体,保证180℃高温不退磁;

·       独立风扇冷却,确保电机在长时间和低频下安全运行;

·       F级绝缘,70K温升设计,适合空压机高温工况;

·       全封闭IP55防护,保护电机内部环境清洁,延长永磁体和绝缘寿命;

·       内置温度保护,保护绕组绝缘和永磁体。

永磁同步电机VS普通异步电机

高效率:

消除了励磁系统损耗,提高了效率。

在低负载状态下保持高效:

PMSM 的能效比异步电机高 9% 以上,并且随着频率的降低而保持不变。

大启动扭矩:

永磁同步电机的最大启动转矩最高可达额定转矩的3倍,而一般异步电动机只有1.6倍。

更稳定的控制:

PMSM 响应时间小于 50ms。 产气量可在较宽范围内瞬时调节,以精确稳定气压。




电子系统

新一代智能控制器

物联网模块

高品质电气元件




PLC+触摸屏;

友好的用户界面;

全程监控运行状态;

智能操作;

USB、COM接口,具有可升级功能。






远程监控运维;

远程操作,

数据采集,

节能管理。

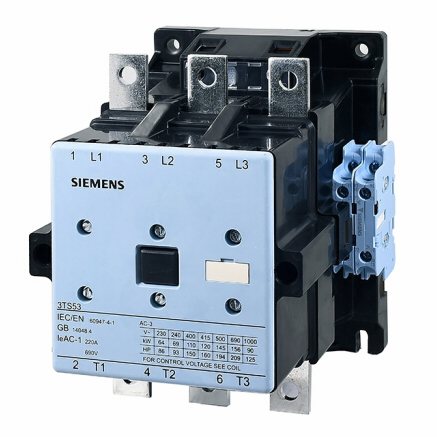

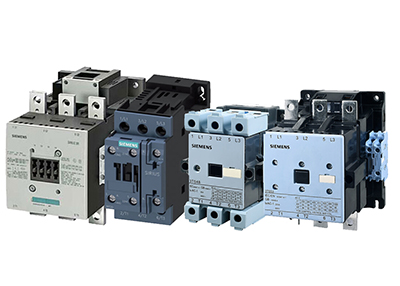

西门子电子元件;

品种选择;

适用于所有气候条件。
